西門子S7-1200 Modbus RTU總線RS485通訊連接ethercat總線驅動器廠家方案

ethercat總線驅動器廠家基于西門子S7-1200控制器設置RS485總線連接方式與驅動器軟件操作說明。

使用環境：使用的是ethercat總線驅動器廠家鳴志的集成式步進伺服電機TSM23Q-3RG以及西門子的S7-1200可編程控制器，CPU模塊型號為CPU1215C。

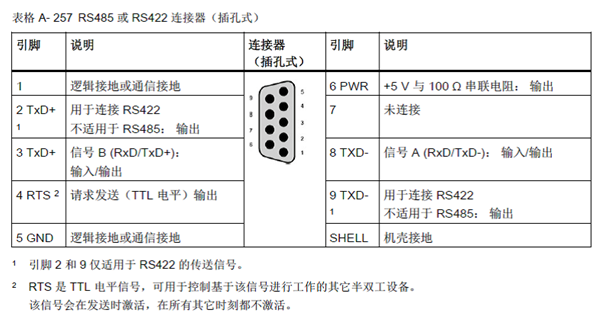

硬件連接方式：CM1241 RS422/485通訊模塊的通訊引腳定義如下圖，該模塊支持半雙工和全雙工通訊連接方式，建議使用全雙工進行通訊。

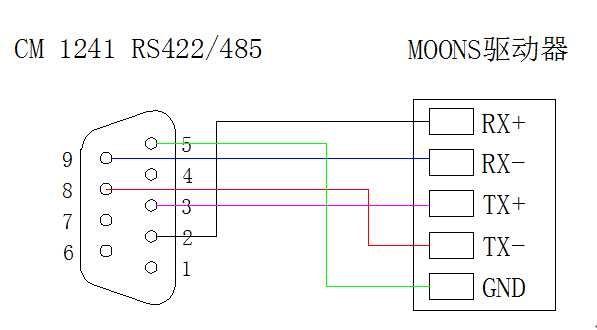

該通訊模塊與ethercat總線驅動器廠家鳴志總線步進驅動器使用全雙工通訊硬件連接如下，同樣適用于ethercat總線驅動器廠家鳴志的集成式步進電機及集成式步進伺服電機。

通訊設置：
TSM23Q-3RG從站通訊設置

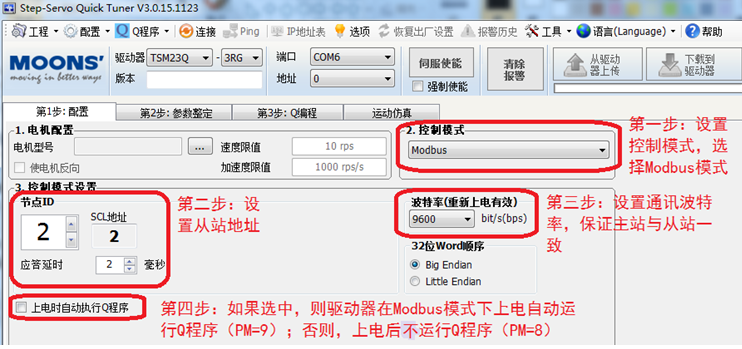

1. 通過鳴志的Step-Servo Quick Tuner配置軟件進行通訊配置

備注：可用MOONS’產品的SCL語言查看獲得從站通訊狀態信息：
PM=8：Modbus RTU；
DA=2：即地址為2；
BR=1：即波特率為9600；
PR=5：協議。

CM 1241 RS422/485通訊模塊主站通訊參數設置

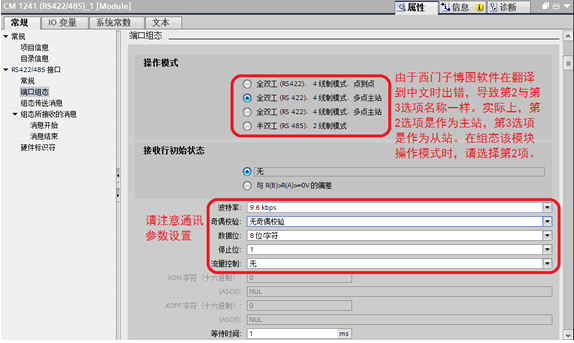

1. 通過PLC硬件組態設置通訊模式

2. 建立PLC數據塊

注意：在添加數據塊時，類型請設置為全局

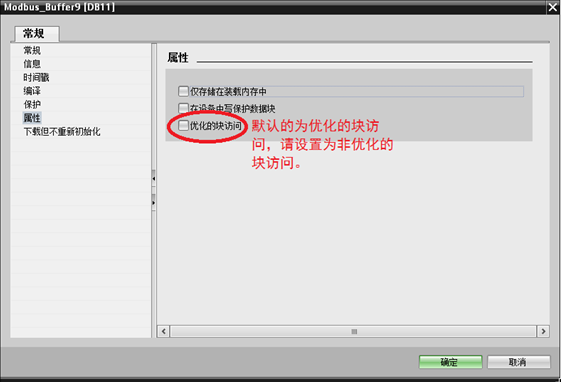

3. PLC數據塊屬性

注意：數據塊屬性請設置為非優化的塊訪問

更多ethercat總線驅動器廠家與西門子，歐姆龍，倍福等PLC廠家的總線驅動器設置方案請持續關注ethercat總線驅動器廠家，我們會持續更新。
