連接接口

RJ-45 * 2

標準的雙以太網口

傳輸速率

100Mbps

百兆傳輸速率

支持功能

連接類型

Class1

useful for high bandwidth tasks such as monitoring specific functions of the drive

隱式報文通信用，實時性高，周期通信

Class3

顯式報文通信用，客戶端發送指令，建立請求設備和應答設備之間的連接，連接會一直保持，直到主動發指令關閉

UCCM

Unconnect Message Manager

顯示報文通信用，請求設備和應答設備之間不組成連接，效率高，但是可靠性低

通信周期（RPI）

觸發

Cyclic

對象Object ID

功能

Function

詳細解釋

Notes

Hex

Decimal

0x64

100

Input Assembly(EIP V1）

監控驅動器的狀態等EIP V1

0x65

101

Input Assembly (EIP V2)

監控驅動器的狀態等EIP V2

0x66

102

Configuration

配置通信參數，例如RPI，數據長度等

0x67

103

Heartbeat Input Only Assembly

心跳報文，表明驅動器處于在線狀態

0x68

104

Heartbeat Listen Only Assembly

心跳報文，表面主機處于在線狀態

元素

Element

各元素的描述

Field Descriptor

Length

(bytes)

EIP V1

Length

(bytes)

EIP V2

單位

Units

0

狀態字Status Word (SC)

4

4

1

報警代碼Alarm Code (AL)

2

4

2

供電電壓 Supply Voltage

2

4

0.1VDC

3

實際電流 Actual Current (IC)

2

4

mA

4

驅動器溫度 Drive Temperature (IT)

2

4

0.1 deg C

5

編碼器位置 Encoder Position(EP)

4

4

counts

6

絕對位置 Absolute Position (SP)

4

4

counts

7

實際速度 Actual Velocity (IV)

2

4

rev/s *240

8

輸入狀態 Input Status（extended）(IS)

2

4

9

輸入狀態 Input Status（mainboard）(ISX)

2

4

10

輸出狀態 Output Status (IO)

2

4

11

（Reserved）

未對應

4

12

Analog In1 (0=min V,16383=max V)

未對應

4

ADC counts

13

Analog In2 (0=min V,16383=max V)

未對應

4

ADC counts

元素

Element

各元素的描述

Field Descriptor

Length

(bytes)

EIP V2

單位

Units

0

命令字Command Word

4

1

點動速度Jog Speed (JS)

4

0.25rev/min

2

點動加速度Jog Accel (JA)

4

10 rev/s/s

3

點動減速度JogDecel (JL)

4

10 rev/s/s

4

定位速度 Velocity(VE)

4

0.25rev/m

5

加速度 Acceleration (AC)

4

10rev/s/s

6

減速度 Deceleration(DE)

4

10rev/s/s

7

目標位置 Distance (DI)

4

Steps

8

電流命令Current Command（Only Servo and Step Servo）

4

0.01A

9

SCL Command Letters

4

ASCII

10

DATA/ SCL Register1

4

11

DATA/ SCL Register2

4

12

（Reserved）

4

13

（Reserved）

4

14

（Reserved）

4

15

（Reserved）

4

位

BIT

數值

Command Value

詳細描述

Description

0

0x0

Idle State,發送下一次重復命令時，發送0x0

1

0x2

驅動器使能Enable

2

0x4

驅動器去使能Disable

3

0x8

啟動相對定位FL

4

0x10

啟動絕對定位FP

5

0x20

啟動定位FS

6

0x40

啟動定位FD

7

0x80

啟動定位FY

8

0x100

啟動定位FM

9

0x200

啟動定位FO

10

0x400

啟動定位FC

11

0x800

啟動回零SH

12

0x1000

啟動FH

13

0x2000

啟動FE

14

0x4000

停止Stop/Kill-AM, 以最大加速度停止

15

0x8000

停止Stop/Kill-DE，以設定的加減速停止

16

0x10000

開始點動Start Jogging

17

0x20000

更新點動速度Updata Jog Speed

18

0x40000

發送主機命令 Send Host Command

19

0x80000

執行Q程序Q Load & Execute（QX）

20

0x100000

錯誤復位Alarm Reset-AR

類型Type

特性Features

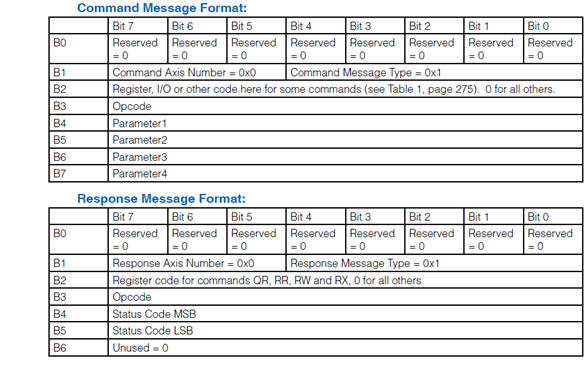

Type1

Message

1.    包含了大部分的SCL的buffer指令；

2.    與outputassembly有大量重疊

3.    不支持查詢

4.    立即指令無法封裝到Type1message

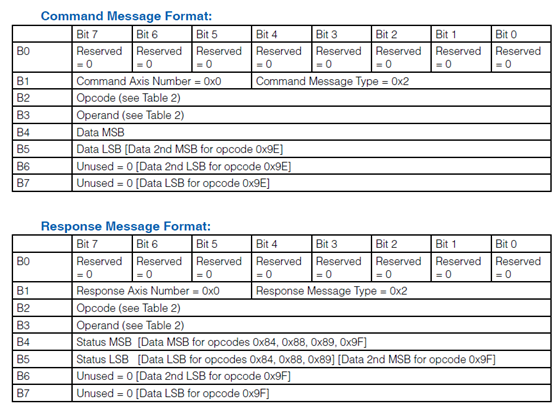

Type2

Message

1.    支持立即指令

2.    唯一的方式查詢節點數據（如果不是通過outputassembly）
