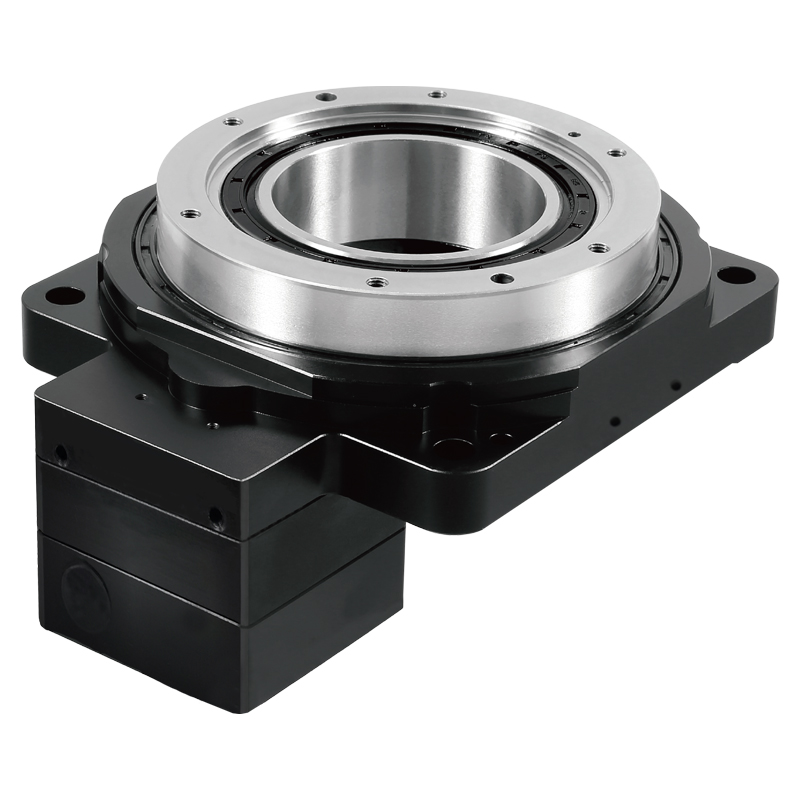

中空旋轉平臺規格從孔內徑60MM到450MM，可以任意搭配步進電機和伺服電機，應用于產線自動化改造中旋轉工作臺、激光打標或者雕刻機中的旋轉夾頭，其次是精密對位機構中的旋轉軸，還有輕載機械手關節的用途。

中空旋轉平臺的常見電機安裝結構形式主要有三種：

1、直接電機式中空旋轉平臺：

電機軸與轉臺轉盤中心軸同心為直接式旋轉平臺；

2、側接電機式中空旋轉平臺：

電機軸與轉盤中心軸平行為側接式旋轉平臺

3、垂直電機式中空旋轉平臺：

電機軸與轉盤中心軸垂直為旁軸式旋轉平臺

有些設備由于空間或者結構限制，可以加裝一個直角減速機調整電機的安裝方向。此外，配套的電機也由傳統普通步進電機或者伺服電機升級為閉環步進電機，可以加裝編碼器完成數據反饋。

1、閉環步進式中空旋轉平臺：

中空旋轉平臺與專用步進電機搭配閉環控制系統的組合，其自帶反饋裝置，以實現運行位置的實時追蹤。

2、開環步進式中空旋轉平臺：

中空旋轉平臺與專用步進電機搭配開環控制系統的組合，它保留了步進電機的實用性，同時提高了中空旋轉平臺的定位精度。

3、轉角式結構

轉角式結構中空旋轉平臺的誕生使得中空旋轉平臺輸出端方向可以自由選擇，其同時具備二段減速一體式的設計，轉矩也因此得以提高。

更多中空旋轉平臺應用知識請持續關注山社電機。中空旋轉平臺選型手冊與圖紙下載請?jiān)L問：
