以山社兩相步進電機驅動器型號MD-2522、MD-2545、MD-2778三個主流步進電機驅動器為例講解報警解決方案。

步進電機驅動器型號：MD-2522、MD-2545、MD-2778

常見報警輸出：

一、三紅兩綠（內部電壓出錯）

解決方式：拆開電機線重新上電，看驅動器報警是三紅兩綠還是六紅一綠；如果是三紅兩綠，說明驅動器損壞直接返廠處理；如果是六紅一綠，則跟換功率足夠的開關電源再接上電機測試

二、五紅一綠

解決方式：拆除電機線再上電，觀察驅動器報警是五紅一綠還是六紅一綠，如果是五紅一綠，說明驅動器損壞直接返廠處理；如果是六紅一綠，看電機是四芯線還是八芯線，四芯線應該是電機燒壞了，八芯線則檢查一下電機的接線圖，應該是電機接錯線了

三、丟步

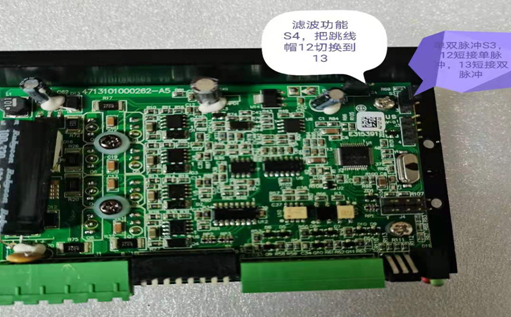

解決方式：首先判斷電機是少走還是多走；如果是未走到位置少走，則分析計算，看是否因?yàn)檫x型問題，導致電機選小了導致電機力不夠，如果選型沒有問題，則看下驅動器的設置，電流設置和旋鈕設置是不是按要求設置；如果不是，請按要求設置電流和旋鈕；如果是多走，則可能是有干擾信號，MD-2545/MD-2778可以調驅動器濾波，拆開驅動器外殼切換短接冒S4,12切換到13，脈沖線換成雙絞屏蔽線，屏蔽層單端接地，如果信號是24v，則客戶串一個1.5K的電阻

    更多步進電機驅動器使用過程中的疑問歡迎關注山社電機官網，我們會不定期更新驅動器的各種報警情況的處理方案。
