適配電流在 4.8A 以下
定位精度最高可達 60000 步/轉
" />
MA-3205是基于DSP控制的三相步進電機驅動器。它是將先進的 DSP 控制芯片和三相逆變驅動模塊結合一起所構成的新一代數字步進電機驅動器。驅動電壓為 AC110V-220V，適配電流在 4.8A 以下、外徑 的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度最高可達 60000 步/轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。
l 高性能、低價格
l 設有 16 檔等角度恒力矩細分，最高分辨率 60000 步/轉
l 最高反應頻率可達 200Kpps
l 步進脈沖停止超過 1.5s 時，線圈電流自動減到設定電流的一半
l 光電隔離信號輸入/輸出
■步進電機驅動器MA3205特性
l 高性能、低價格
l 設有 16 檔等角度恒力矩細分，最高分辨率 60000 步/轉
l 最高反應頻率可達 200Kpps
l 步進脈沖停止超過 1.5s 時，線圈電流自動減到設定電流的一半
l 光電隔離信號輸入/輸出
l 驅動電流 2.2A/相到 4.8A/相分 16 檔可調
l 單電源輸入，電壓范圍：AC110V-220V
l 過相位記憶功能（注：輸入停止超過 3 秒后，驅動器自動記憶當時電機相位，重新上電或MF信號由低電平變?yōu)楦唠娖綍r，驅動器自動恢復電機相位）。
■步進電機驅動器MA3205性能指標

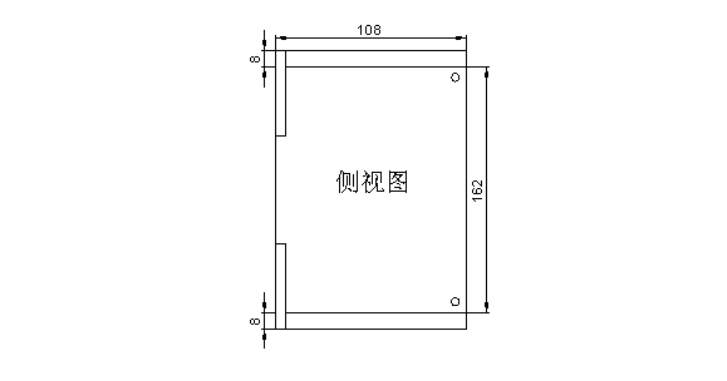

驅動器接線尺寸示例圖
MA3205具體使用見右側下載使用手冊參考
脈沖+方向及雙脈沖
供電：最大DC32V
輸出電流峰值可達2.2A
受控自運行
供電：最大 DC50V
電流峰值可達2.2A
帶串口調試功能
外置撥碼選擇驅動器工作模式
低振動低噪聲
