MD-2507步進驅動器，基于TI公司32位DSP處理芯片的平臺，采用內部PID電流控制算法設計，具有優異的性能表現。內置微細分技術使得DN系列步進驅動器具有低噪音、低振動、低發熱和高速大力矩輸出的特點，能夠很好的適應于步進電機的大部分運用場合。
MD-2507驅動器可通過撥碼開關選擇運行電流和細分，有16種細分、8種電流選擇，具有過壓，欠壓，過電流流保護，其輸入輸出控制信號均采用光電隔離。
l 輸出電流：撥碼開關設定，8 種選擇，最大7.0 安培（峰值）
l 電流控制：PID 電流控制算法
l 細分設置：撥碼開關設定，16 種選擇
l 速度范圍：選配合適的步進電機，最高可達 3000rpm
■步進電機驅動器MD-2507特性
l 輸出電流：撥碼開關設定，8 種選擇，最大 7.0 安培（峰值）
l 電流控制：PID 電流控制算法
l 細分設置：撥碼開關設定，16 種選擇
l 速度范圍：選配合適的步進電機，最高可達 3000rpm
l 共振抑制：自動計算共振點，抑制中頻振動
l 參數自適應：驅動器初始化自動檢測電機參數、優化控制性能
l 脈沖模式：支持方向 & 脈沖，CW/CCW 雙脈沖，A/B 正交脈沖輸入
l 脈沖濾波：2MHz 數字信號濾波器
l 空閑電流：在電機停止運行后電流自動減半
■步進電機驅動器MD-2507性能指標

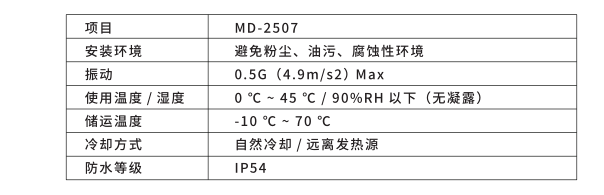

1. 電氣指標

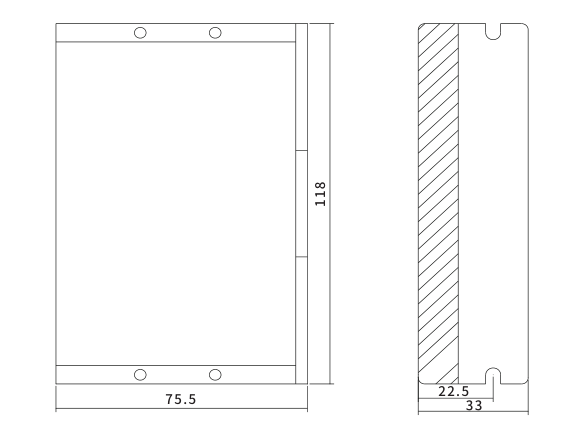

2. 機械尺寸
MD-2507具體使用見右側下載使用手冊參考
