■86mm系列通孔步進電機特性
l 體積小，保持扭力大，并可線性調節(jié);
l 完全實現高速零損耗靜音運行，超長壽命表現;
l 功耗小，熱平衡溫度低;
l 兩端出軸訂制;
■ 86mm系列通孔步進電機選型參數表
|
型號 |
步進角 |
額定電壓 |
額定電流 |
電阻 |
每相電感 |
保持力矩 |
轉動慣量 |
出線 |
重量 |
電機長度 |
|
Deg. |
V |
A |
Ω/Φ |
mH/Φ |
N-m |
G-CM2 |
lead |
g |
mm |
|
|
SS3402AP45G |
1.8 |
3.8 |
2.0 |
1.9 |
20 |
6.2 |
1700 |
引線式 |
2700 |
98 |
■ 86mm系列通孔步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
SS3402AP45G |
MD-2807 |

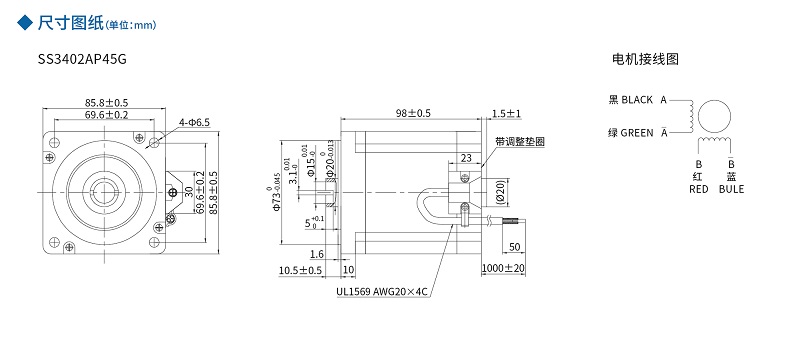

■ 86mm系列通孔步進電機尺寸圖及接線圖
