■28mm系列通孔步進電機特性
l 體積小，保持扭力大，并可線性調節;
l 完全實現高速零損耗靜音運行，超長壽命表現;
l 功耗小，熱平衡溫度低;
l 兩端出軸訂制;
■ 28mm系列通孔步進電機選型參數表
|
型號 |
步進角 |
額定電壓 |
額定電流 |
電阻 |
每相電感 |
保持力矩 |
轉動慣量 |
出線 |
重量 |
電機長度 |
|
Deg. |
V |
A |
Ω/Φ |
mH/Φ |
N-m |
G-CM2 |
lead |
g |
mm |
|
|
SS1101A08G |
1.8 |
3.8 |
0.8 |
5.4 |
3.9 |
0.067 |
9 |
插拔式 |
100 |
30.1 |
|
SS1102A08G |
1.8 |
4.6 |
0.8 |
5.7 |
5.0 |
0.14 |
22 |
引線式 |
200 |
50.4 |
■ 28mm系列通孔步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
SS1101A08G SS1102A08G |
MD-2322 |

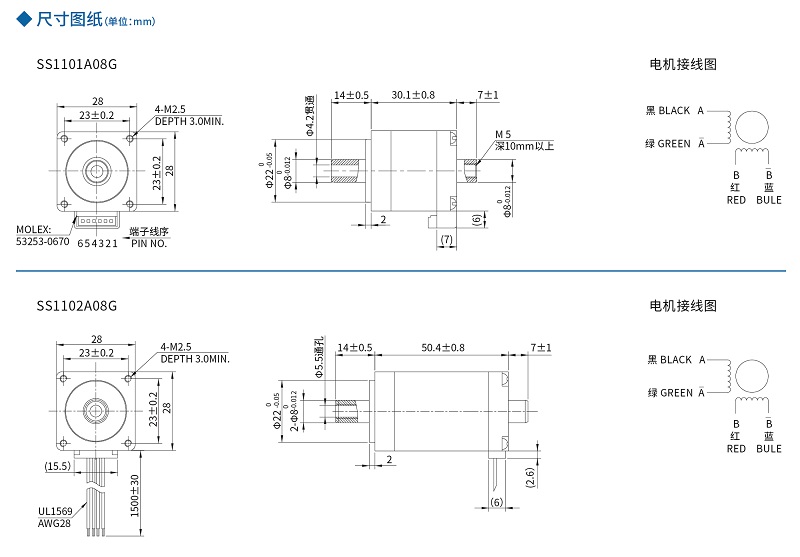

■ 28mm系列通孔步進電機尺寸圖及接線圖
