■86mm系列閉環步進電機特性
歩距精度：5%
溫 度：80°CMax
環境溫度：-20°-+50°C
絕緣電阻：100M Ω Min 500VDC
耐 壓：500V AC 1minute
徑向跳動：最大0.02mm (450g負責)
軸向跳動：最大0.08mm (450g負責)
■ 86mm系列閉環步進電機選型參數表
|
型號 |
步進角 |
額定電壓 |
電機總長度 |
保持轉矩 |
額定電流 |
相電阻 |
相電感 |
轉子慣量 |
電機重量 |
|
Deg. |
V |
L |
N.m |
A |
Ω |
mH |
g.cm2 |
Kg |
|
|
SS3402A60F1000 |
1.8 |
3 |
106 |
4 |
6 |
0.5 |
6.5 |
3600 |
4 |
|
SS3403A60F1000 |
1.8 |
2.45 |
134 |
8.2 |
6 |
0.52 |
4.7 |
3600 |
4 |
|
SS3404A60F1000 |
1.8 |
2.15 |
172 |
12 |
6 |
0.45 |
5.2 |
5400 |
4.5 |
■ 86mm系列閉環步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
SS3402A60F1000 SS3403A60F1000 SS3404A60F1000 |
MSA-2806 MSA-2806-R |

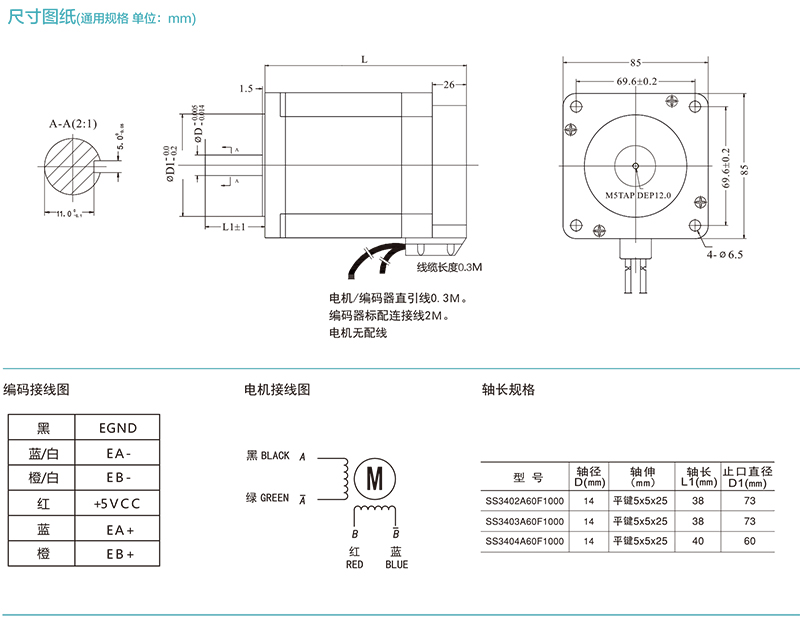

■ 86mm系列閉環步進電機尺寸圖及接線圖
