■60mm系列閉環步進電機特性
歩距精度：5%
溫 度：80°CMax
環境溫度：-20°-+50°C
絕緣電阻：100M Ω Min 500VDC
耐 壓：500V AC 1minute
徑向跳動：最大0.02mm (450g負責)
軸向跳動：最大0.08mm (450g負責)
■ 60mm系列閉環步進電機選型參數表
|
型號 |
步進角 |
額定電壓 |
額定電流 |
每相電阻 |
每相電感 |
保持轉矩 |
轉動慣量 |
重量 |
機身長度L |
|
Deg. |
V |
A |
Ω |
mH |
N.m |
g.cm2 |
Kg |
mm |
|
|
SS2403A50F1000（N） |
1.8 |
2.40 |
5.0 |
0.43 |
1.8 |
3.0 |
690 |
1.44 |
107.8 |
■ 60mm系列閉環步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
SS2403A50F1000（N） |
MS-2506 MS-2506-R |

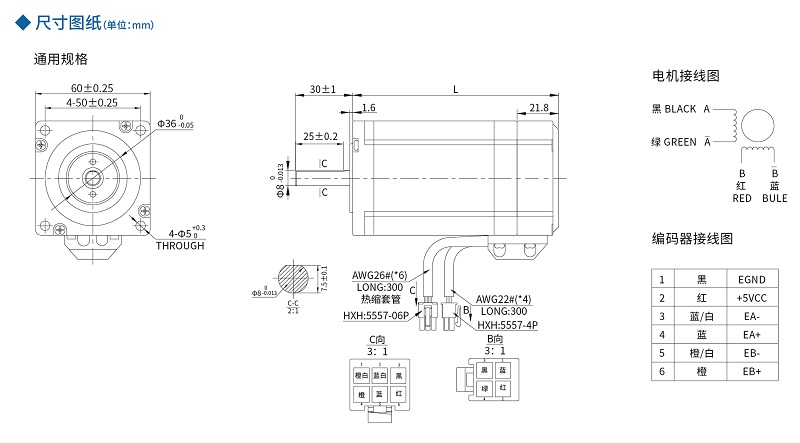

■ 60mm系列閉環步進電機尺寸圖及接線圖
