■57mm系列剎車步進電機特性
l 失電制動，掉電保護電機及設備的安全;
l 反應時間是普通彈簧壓緊電磁制動器的1/10;
l 體積小，保持扭力大，并可線性調節;
l 完全實現高速零損耗靜音運行，超長壽命表現;
l 功耗小，熱平衡溫度低;
l 使用中無需高速氣隙，任意角度實現均衡制動;
l 大溫度范圍內提供穩定的制動扭矩;
l 外形訂制，可與電機緊密配成一體;
l 高精度定位步進電機、伺服電機，特別是Z軸運動系統的首選制動單元。
■ 57mm系列剎車步進電機選型參數表
|
型號 |
剎車器電壓 |
剎車力矩 |
剎車器功耗 |
剎車通斷時間 |
電機保持力矩 |
電機額定電流 |
電機歩距角 |
電機引線數 |
軸徑 |
電機重量 |
電機長度 |
出軸長L2 |
|
VDC |
NM |
W |
MS |
NM |
A |
Deg |
根 |
mm |
Kg |
mm |
mm |
|
|
SS2302A42D |
24 |
1.5 |
4 |
50 |
1.22 |
4.2 |
1.8 |
4 |
6.35 |
0.29 |
54.5 |
25 |
|
SS2304A42D |
24 |
1.5 |
4 |
50 |
2.4 |
4.2 |
1.8 |
4 |
8 |
0.38 |
77.5 |
25 |
■ 57mm系列剎車步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
SS2302A42D SS2304A42D |
MD2545 |

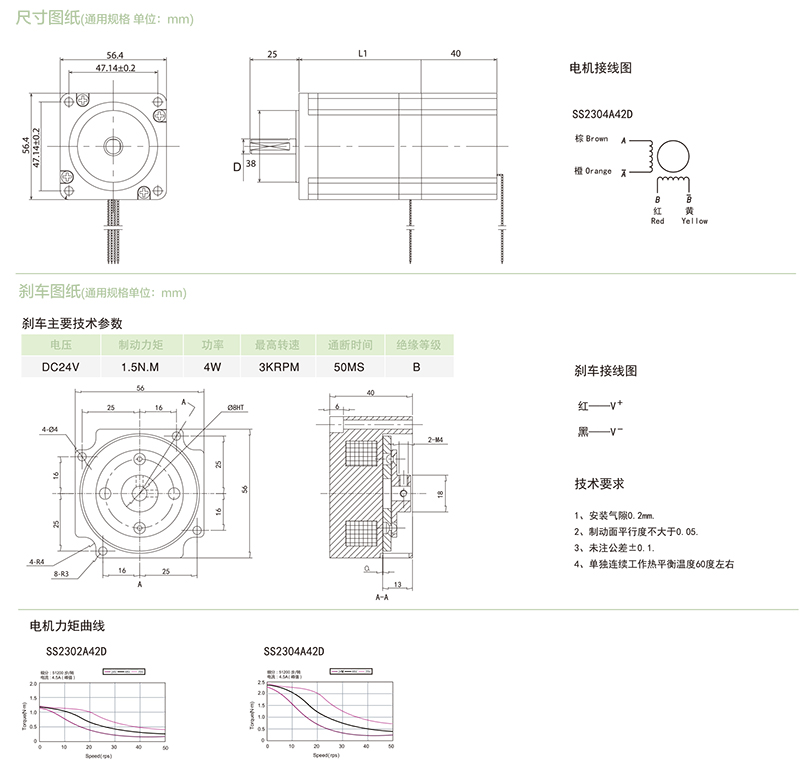

■ 57mm系列剎車步進電機尺寸圖及接線圖
