■ SH85-05-N/S中空旋轉平臺特性
中空旋轉平臺一種全新的旋轉負載裝置，它集高傳動效率，高精度，高剛性，高性價比于一身。綜合了伺服馬達，凸輪分割器及直驅馬達的優勢。使用高精度齒輪結構和徑向軸承，提高了扭矩的剛性，承載更穩重，搭配伺服電機或者步進電機可做任意角度分割，即可滿足分割器無法實現的位數控制，定位精度有可媲美直驅電機，可在短時間內實現慣性負載的定位。
● 通過直接連接可提高可靠性，降低成本可直接工作臺及機械手臂安裝在旋轉平臺上
● 可自由選配各品牌步進電機或伺服電機
●無齒隙高精度定位
● 定位精度±0.5arc-min，重復定位精度±5arc-min
● 大口徑中空結構
■ SH85-05-N/S中空旋轉平臺性能參數
|
匹配馬達 |
軸承結構 |
最大軸向力 |
容許轉矩 |
容許慣性力矩N.m |
轉動慣量 |
最大輸出轉速 RPM |
|
配57步進電機/400W |
交叉滾子軸承 |
4800 |
41 |
82 |
3500*10-6 |
200 |
|
回轉精度 |
使用溫度 |
旋轉平臺徑向跳動 |
旋轉平臺端面跳動 |
防護等級 |
精度壽命 |
質量 |
|
≤1±0.5 |
-25°～+90° |
0.005 |
0.005 |
IP50 |
20000 |
1.3 |

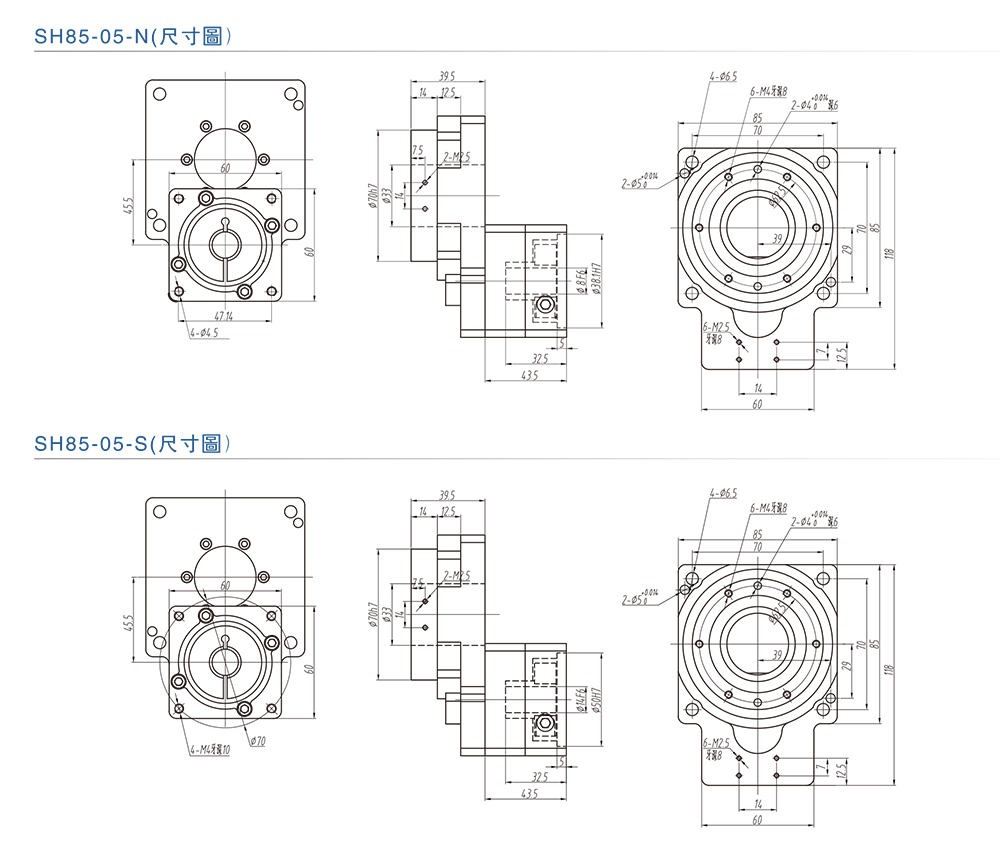

■SH85-05-N/S中空旋轉平臺尺寸圖
