■ SGH60-05-N/S中空旋轉平臺特性
中空旋轉平臺一種全新的旋轉負載裝置，它集高傳動效率，高精度，高剛性，高性價比于一身。綜合了伺服馬達，凸輪分割器及直驅馬達的優勢。使用高精度齒輪結構和徑向軸承，提高了扭矩的剛性，承載更穩重，搭配伺服電機或者步進電機可做任意角度分割，即可滿足分割器無法實現的位數控制，定位精度有可媲美直驅電機，可在短時間內實現慣性負載的定位。
● 通過直接連接可提高可靠性，降低成本可直接工作臺及機械手臂安裝在旋轉平臺上
● 可自由選配各品牌步進電機或伺服電機
●無齒隙高精度定位
● 定位精度±15arcsec，重復定位精度±5arcsec
● 大口徑中空結構
■ SGH60-05-N/S中空旋轉平臺性能參數
|
性能參數 |
單位 |
SGH60-5-N/S |
|
馬達種類 |
|
配42步進電機/50-100W |
|
旋轉平臺軸承 |
|
交叉滾子軸承 |
|
容許轉矩 |
N.m |
5.2 |
|
容許轉速 |
rpm |
300（盤面） |
|
減速比 |
i |
5 |
|
容許軸向負載 |
N |
250 |
|
容許慣性力矩負荷 |
N.m |
5 |
|
定位精度 |
arcsec |
±15 |
|
重復定位精度 |
arcsec |
±5 |
|
旋轉平臺平行度 |
mm |
±0.003 |
|
旋轉平臺同軸度 |
mm |
±0.003 |
|
防護等級 |
IP |
65 |
|
精度壽命 |
h |
15000 |
|
質量 |
kg |
1.2 |

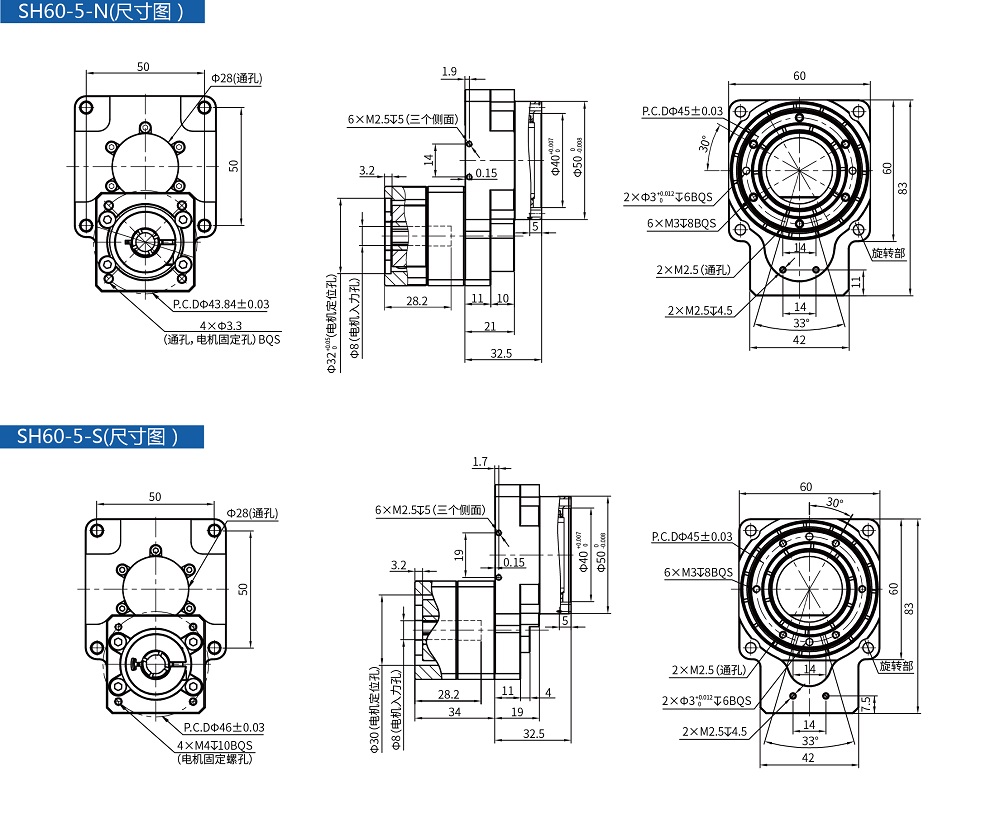

■ SGH60-05-N/S中空旋轉平臺尺寸圖
