■86SG系列行星減速步進電機特性
57PG系列行星減速箱步進電機特點：
1、 低噪聲，噪聲≦60dB;
2、 長壽命，壽命到達8000H;
3、 高精度，一級減速(減速箱長度80mm)回轉精度≦15arcmin,二級減速(減速箱長度98mm)回轉精度≦25arcmin;
4、 超大扭矩輸出，高效率，一級減速(減速箱長度80mm)效率95%，二級減速(減速箱長度98mm)效率90%，多種減速比選擇。
■86SG系列齒輪減速步進電機選型參數表
|
型號 |
保持轉矩 |
額定電流 |
基本 步進角 |
減速比 |
最大力矩 |
速度 范圍 |
引線數 |
電機 長度 |
減速箱長度 |
|
|
單出軸 |
雙處軸 |
Deg. |
A |
Deg. |
N.m |
r/min |
pin |
mm |
mm |
|
|
86SG1600-005 |
86SG1601-005 |
10 |
6 |
0.36 |
1:5 |
12 |
0-200 |
8 |
80 |
80 |
|
86SG2600-015 |
86SG2601-015 |
30 |
6 |
0.12 |
1:15 |
36 |
0-70 |
8 |
80 |
98 |
|
86SG2600-020 |
86SG2601-020 |
40 |
6 |
0.09 |
1:20 |
48 |
0-50 |
8 |
80 |
98 |
|
86SG2600-030 |
86SG2601-030 |
50 |
6 |
0.06 |
1:30 |
60 |
0-35 |
8 |
80 |
98 |
■86SG系列行星減速步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
86SG1600-005 86SG1601-005 86SG2600-015 86SG2601-015 86SG2600-020 86SG2601-020 86SG2600-030 86SG2601-030 |
MD2778 |

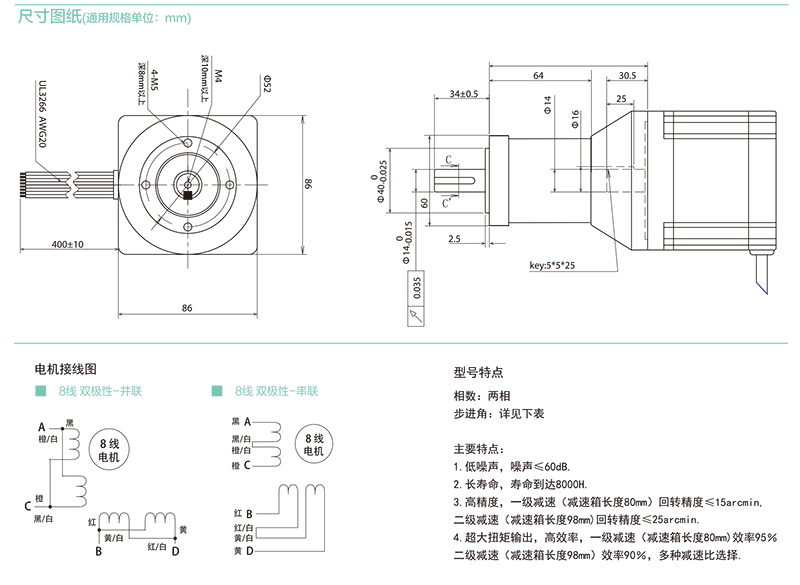

■86SG系列行星減速步進電機尺寸圖及接線圖
