2019十月上新-山社海波齒平臺防水防塵的“汽車傳動系統”旋轉平臺
中空旋轉平臺自2017年上市以來，得到了新老客戶的高度好評，其高剛性，高精度，靈活走線的特性在多個行業得到了應用。山社電機從2018年開始，延續中空旋轉平臺的優勢，開始研發海波齒旋轉平臺，于今年10月金秋時節正式向新老客戶推廣。

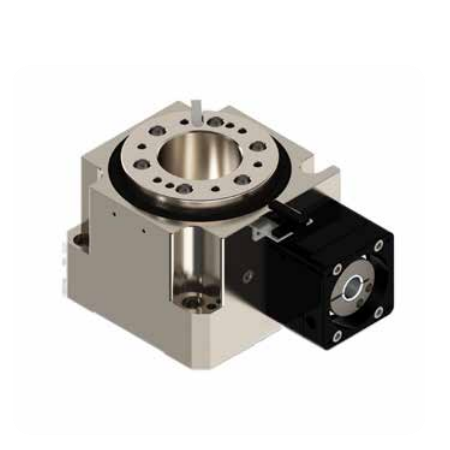

山社海波齒平臺產品示例：
山社海波齒平臺特性：
高精度，高效率
螺旋導程式海波齒較螺旋傘齒具備更高減速比、高轉矩、高精度、低磨耗的優點，滑動方式旋轉，傳動精度可達 30角秒，傳動效率高達 96%；齒輪幾何公差≤ 0.002mm，達 JIS0 級標準 。
防護等級 IP65
適用于濕度較高的環境，防水防塵。
高扭矩，高剛性
外殼采用合金鋼材質，加以大模數齒根設計，適用于大慣量負載的旋轉要求。
壽命長
采用高硬度、高密度齒輪材料，精度壽命可達 30000hr。
主要應用
廣泛應用于汽車傳動系統、CNC 設備及機械手臂等行業。
山社海波齒平臺容許轉矩參數從30N.m到450N.m，尺寸從60到200，此次在中國上市全系列減速比30。以尺寸60為例：
■山社OGIC60-30海波齒平臺性能參數
|
匹配馬達 |
軸承結構 |
容許軸向負載 |
容許轉矩 |
容許慣性力矩N.m |
減速比 |
容許盤面轉速 RPM |
|
配42步進電機/100W伺服 |
交叉滾子軸承 |
300 |
30 |
5 |
30 |
90 |
|
定位精度 |
重復定位精度 |
旋轉平臺平面度 |
旋轉平臺同心度 |
防護等級 |
精度壽命 |
質量 |
|
≤50 |
≤10 |
≤0.01 |
≤0.01 |
IP54 |
20000 |
0.9 |
更多山社海波齒平臺選型參數以及產品應用案例及其價格貨期請聯系您的產品顧問溝通或聯系我們給您發送選型手冊。
