步進電機接線圖整理，此篇山社電機為大家列出混合式兩相步進電機常規接線圖兩張。

步進電機如何接線？

一般三相步進電機可隨意接線，任意兩線互換位置只會改變電機轉動初始方向，無其他影響；兩相步進電機任選一根線接A+，其余三根線兩兩短接，轉動電機軸有阻力的一組接B+、B-，剩下的一根接A-。

步進電機每輸入一個脈沖電機轉軸步進一個步距角增量。電機總的回轉角與輸入脈沖數成正比例，相應的轉速取決于輸入脈沖頻率。步進電機和驅動器的接線方法是一種能將數字輸入脈沖轉換成旋轉或直線增量運動的電磁執行元件。步進電機接線方法是機電一體化產品中關鍵部件之一，通常被用作定位控制和定速控制。常規的兩相步進電機接線圖整理如下：

山社兩相混合式步進電機接線圖：

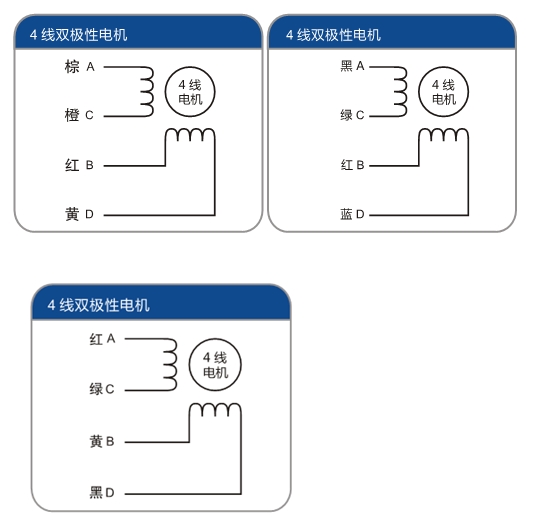

4線雙極性電機接線方式：按照出線不同分為以下三種顏色的出現，分別為棕、橙、紅、黃；黑、綠、紅、藍；紅、綠、黃、黑。三種接線示意圖如下所示：

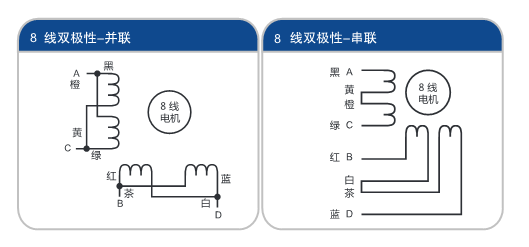

8線雙極性并聯與串聯接線方式，串聯或者并聯對步進電機的力矩等參數有很大的影響。

    山社混合式步進電機常規型號的接上方式以上兩種形式基本都可以涵蓋到，此種接線方式同時也適用于市面上大部分步進電機與驅動器。如以上接線圖不能幫到您解決山社步進電機的接線問題，請直接致電我們售后工程師協助您。
