項目信息：
客戶名稱：深圳市*谷醫療科技有限公司
所屬行業：醫療行業
控制系統：施耐德PLC，基于Codesys平臺，canopen通訊
驅動器：鳴志STF10-C、86帶減速步進電機
項目描述：
一、通訊連接。CANOPEN接線如下圖：
Canopen的兩個基本參數：節點地址和波特率都通過驅動器撥碼設定。撥碼更改后斷電重啟生效。
二、安裝EDS文件。驅動器EDS文件版本：CANOPEN-EDS-STEPPER-STF-V310A，可從官網下載。
三、基本PDO映射
一般情況下，不需要修改PDO映射，使用默認的即可。
發送PDO[主站->從站 ]
|
條目 |
索引 |
子索引 |
位長度 |
|
控制字 Controlword |
6040 |
00 |
UINT |
|
控制模式 Modeoperation |
6060 |
00 |
USINT |
|
目標位置 Targetposition |
607A |
00 |
DINT |
|
輪廓速度 Profile Velocity |
6081 |
00 |
UDINT |
|
輪廓加速度 ProfileAccleration |
6083 |
00 |
UDINT |
|
輪廓減速度 ProfileDeceleration |
6084 |
00 |
UDINT |
|
目標速度 Targetvelocity |
60FF |
00 |
DINT |

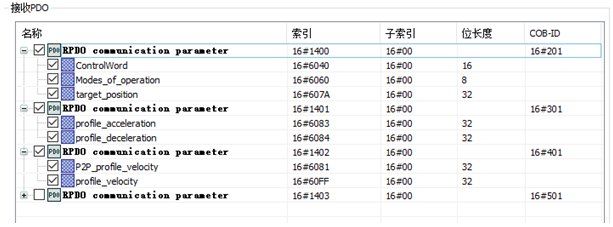

Codesys中配置如下：
接收PDO[從站->主站 ]
|
條目 |
索引 |
子索引 |
位長度 |
|
狀態字 Statusword |
6041 |
00 |
UINT |
|
模式顯示 Mode operation display |
6061 |
00 |
USINT |
|
實際位置 Positionactual |
6064 |
00 |
DINT |
|
輸入IO Inputs |
60FD |
00 |
UDINT |
四、由于canopen主站沒有提供現有的運動庫，所有對PDO的操作都需要寫程序完成，在實測中能完成基本的PP、PV和HM控制。
此次項目客戶端走canopen通訊，ethercat總線驅動器解決方案見下次分享。
