直線加旋轉運動驅動技術多采用兩個或多個旋轉電機以及中間傳動裝置來實現。由于中間機構的存在，使得系統控制方式復雜，系統體積大零部件多維護量大、價格昂貴，而且中間傳動裝置需要承受較大的軸向力，易出現磨損嚴重使系統可靠性降低的問題。

滾珠花鍵軸雙運動電機的面世完美的解決了此類問題。山社滾珠花鍵雙運動電機能量轉換效率高,結構簡單,占用空間小，由滾珠花鍵軸直接作為轉軸的滾珠花鍵軸電機，將電機轉軸直接設計為花鍵軸。省去現有技術中的花鍵軸需通過轉換部件才可與電機轉軸相連接的復雜結構，降低了電機成本。其既可轉動，又可沿軸線移動，其可有效減小電機的體積。

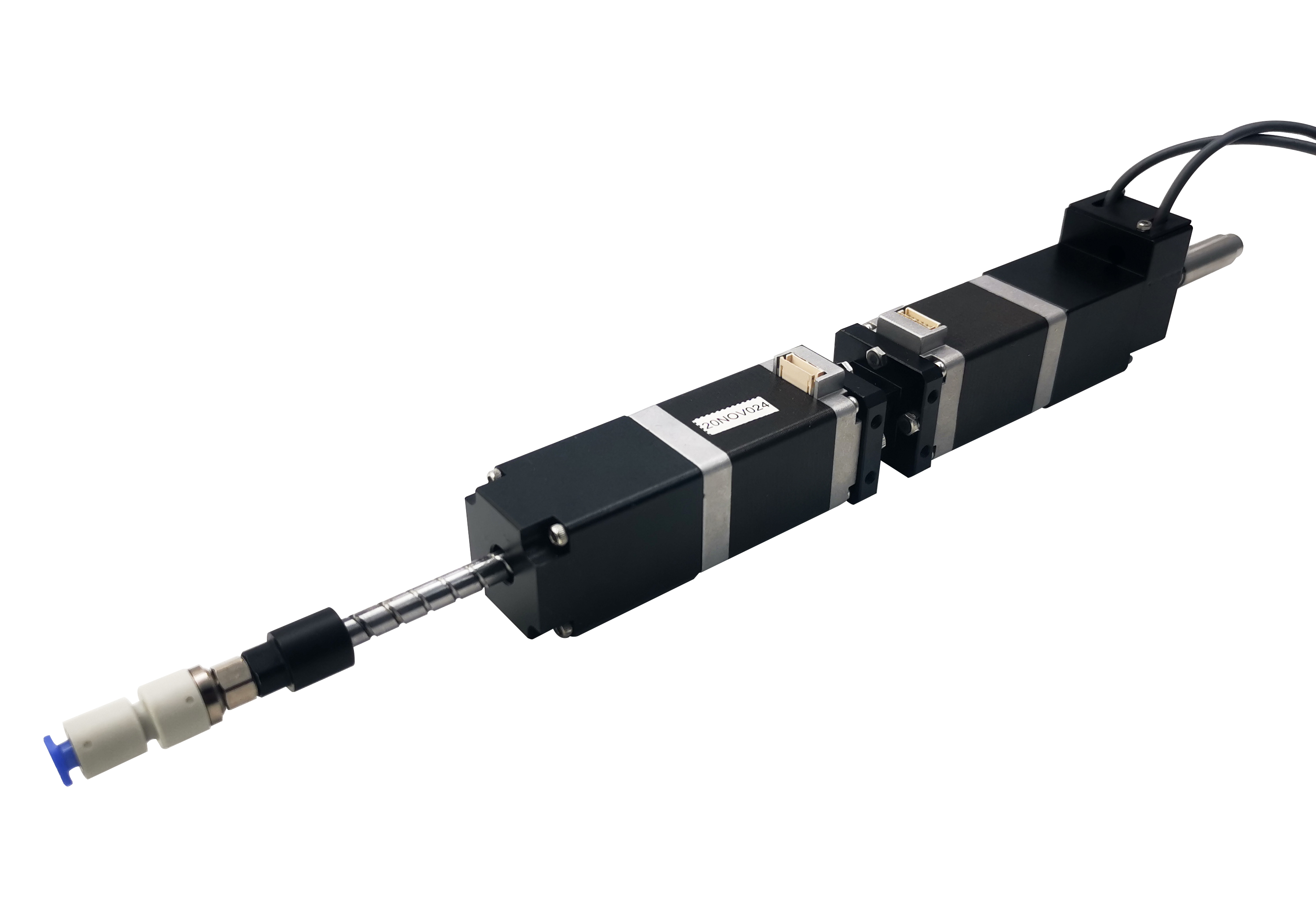

滾珠花鍵軸雙運動電機實物圖：

滾珠花鍵軸雙運動電機實現原理：

滾珠花鍵軸雙運動電機包括電機前蓋,后蓋,定子鐵芯,置于定子鐵芯內的定子線圈和電機轉軸，電機轉軸為穿過前蓋，定子鐵芯和后蓋設置的花鍵軸，在定子鐵芯段的花鍵軸外圓周壁上套接有滾珠花鍵母，在滾珠花鍵母外圓周壁與定子線圈之間套接有可令滾珠花鍵母在定子線圈產生的磁場作用下帶動花鍵軸旋轉的磁感應組件，該磁感應組件固接在花鍵母的外圓周壁上，從而同時實現直線與旋轉運動。

滾珠花鍵軸雙運動電機特點：

1、高剛性，獨立花鍵軸

2、完全無皮帶式結構

3、前端旋轉軸也采用諧波齒輪直接結構，具有高剛性、高精度

4、具有單軸機器人同等的滾珠絲桿直接結構

山社滾珠花鍵雙運動電機可廣泛用于數控機床、機器人、攝像操作臺、雕刻機、汽車生產線等設備。歡迎來電詳詢。
