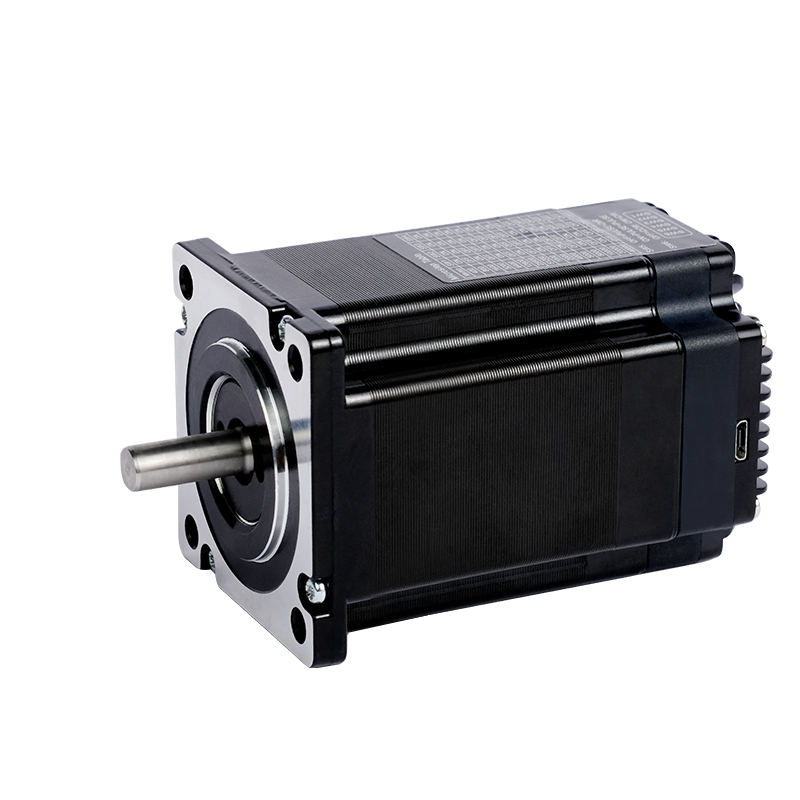

山社一體式閉環步進電機分為脈沖和總線控制兩張。以總線集成閉環步進電機為例，在使用總線通訊模塊時，工程師常常會遇到產品失效的情況，無法找到對應的解決方案。
那么485總線集成閉環步進電機的通訊模塊如何測試呢？
在遇到失效情況時，首先需要對產品進行測試，以下為常見測試排查問題的方法：
1）輸入端：測試VCC輸入電壓是否正確，測試RE/DE/TXD/RXD電壓/阻抗是否正確。
2）輸出端：測試Viso輸出電壓是否正確，測試AB引腳對地阻抗/電平是否正確。
3）信號傳輸：給TXD信號，測試TXD引腳電平/AB差分電平是否正確及傳輸波形是否有失真、干擾等。
4）給AB差分信號，測試AB引腳電平/RXD輸出是否正確及傳輸波形是否有失真、干擾等。
此外，不具備搭建單體測試環境時，直接用萬用表、示波器在整機上測試也可達到類似測試效果，注意測試時盡量接近產品引腳位置測試。
