■42SG系列行星減速步進電機特性
42SG系列行星減速箱步進電機特點：
1. 一級減速，回轉精度≦12弧分
2. 二級減速，回轉精度≦20弧分
3. 低噪聲，噪聲≦60dB
4. 長壽命，壽命到達8000H
■ 42SG系列行星減速步進電機選型參數(shù)表
|
型號 |
基本 步進角 |
額定 電流 |
保持 力矩 |
速度 范圍 |
引線數(shù) |
減速機 長度L |
電機 長度L1 |
減速比 |
|
單出軸 |
Deg. |
A |
N.m |
r/min |
pin |
mm |
mm |
|
|
42SG1150-005 |
0.36 |
1.5 |
1.22 |
0-240 |
4 |
43 |
34 |
1:5 |
|
42SG1200-005 |
0.36 |
2.0 |
2.39 |
0-240 |
4 |
43 |
49.5 |
1:5 |
|
42SG1150-010 |
0.18 |
1.5 |
2.06 |
0-120 |
4 |
43 |
34 |
1:10 |
|
42SG1200-010 |
0.18 |
2.0 |
4.77 |
0-120 |
4 |
43 |
49.5 |
1:10 |
|
42SG2150-020 |
0.09 |
1.5 |
4.88 |
0-60 |
4 |
55 |
34 |
1:20 |
|
42SG2200-020 |
0.09 |
2.0 |
9.54 |
0-60 |
4 |
55 |
49.5 |
1:20 |
■ 42SG系列行星減速步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
42SG1150-005 42SG1200-005 42SG1150-010 42SG1200-010 42SG2150-020 42SG2200-020 |
MD-2322 |

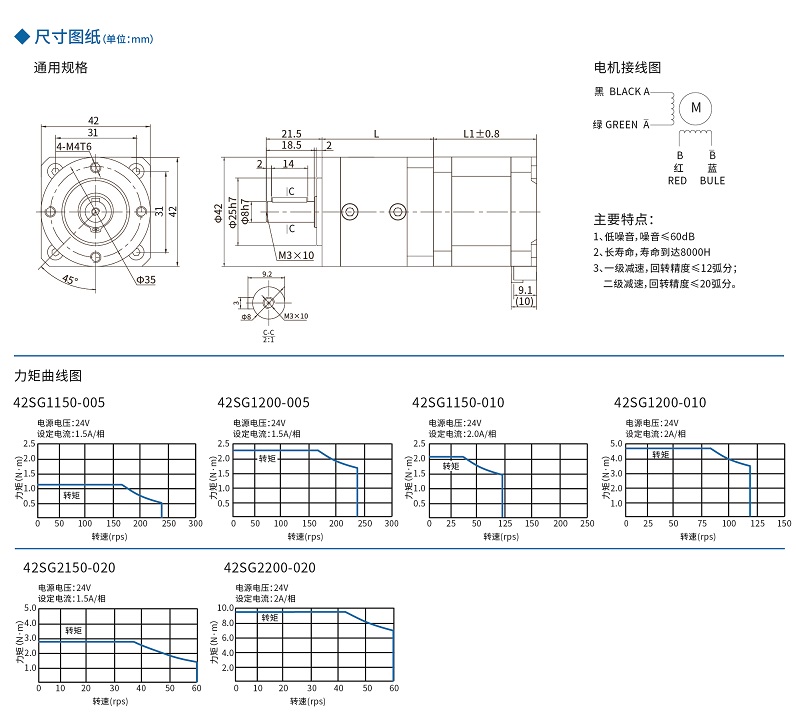

■ 42SG系列行星減速步進電機尺寸圖及接線圖
