■28SG系列行星減速步進電機特性
28SG系列行星減速箱步進電機特點：
1. 一級減速，回轉精度≦12弧分
2. 二級減速，回轉精度≦20弧分
3. 低噪聲，噪聲≦60dB
4. 長壽命，壽命到達8000H
■ 28SG系列行星減速步進電機選型參數表
|
型號 |
基本 步進角 |
額定 電流 |
保持 力矩 |
速度 范圍 |
引線數 |
減速機 長度L |
電機 長度L1 |
減速比 |
|
單出軸 |
Deg. |
A |
N.m |
r/min |
pin |
mm |
mm |
|
|
28SG1100-004 |
0.45 |
1.0 |
0.30 |
0-420 |
4 |
28.5 |
50.4 |
1:4 |
|
28SG1100-005 |
0.36 |
1.0 |
0.38 |
0-340 |
4 |
28.5 |
50.4 |
1:5 |
|
28SG2100-016 |
0.11 |
1.0 |
1.15 |
0-110 |
4 |
35 |
50.4 |
1:16 |
|
28SG2100-020 |
0.09 |
1.0 |
1.44 |
0-75 |
4 |
35 |
50.4 |
1:20 |
■ 28SG系列行星減速步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
28SG1100-004 28SG1100-005 28SG2100-016 28SG2100-020 |
MD-2322 |

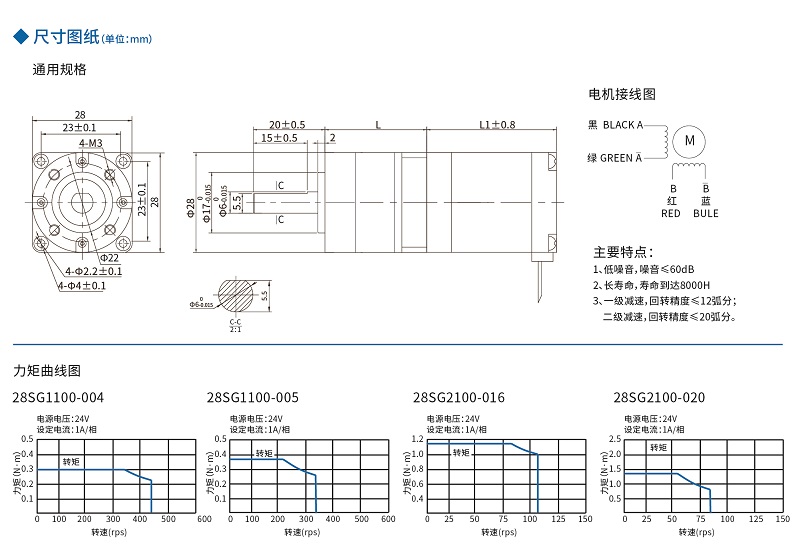

■ 28SG系列行星減速步進電機尺寸圖及接線圖
