■ 28mm兩相步進電機選型參數表
|
型號 |
步進角 |
額定電壓 |
額定電流 |
電阻 |
每相電感 |
保持力矩 |
轉動慣量 |
引線數 |
重量 |
電機長度 |
|
Deg. |
V |
A |
Ω/Φ |
mH/Φ |
mN-m |
G-CM2 |
lead |
Kg |
mm |
|
|
SS1101A10A |
1.8 |
2.6 |
1 |
2.1 |
2.6 |
60 |
9 |
4 |
0.1 |
30.9 |
|
SS1102A10A |
1.8 |
7.5 |
1 |
3.5 |
2.3 |
100 |
18 |
4 |
0.2 |
51 |
說明：A：單出軸 B：雙出軸
■ 28mm兩相步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
SS1101A10A SS1102A10A |
MD-2322 MD-2422 |

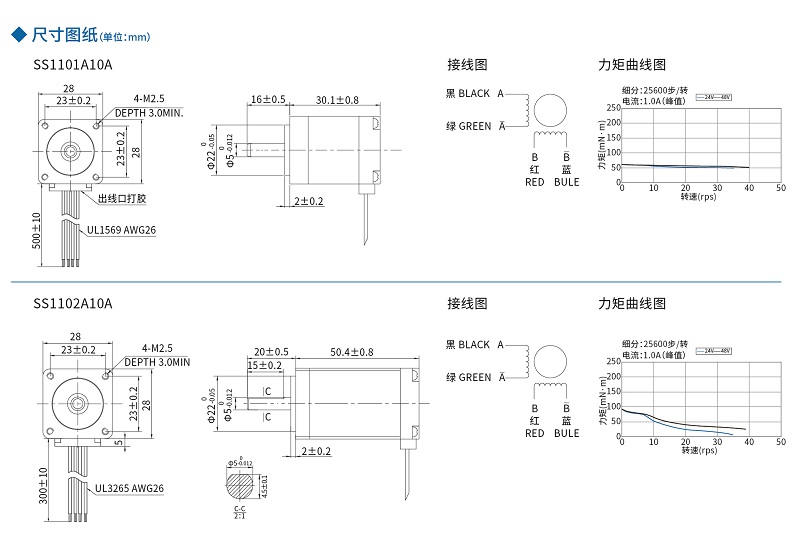

■ 28mm兩相步進電機尺寸圖紙
