■ 20mm兩相步進電機選型參數表
|
型號 |
步進角 |
額定電壓 |
額定電流 |
電阻 |
每相電感 |
保持力矩 |
轉動慣量 |
引線數 |
重量 |
電機長度 |
|
Deg. |
V |
A |
Ω/Φ |
mH/Φ |
mN-m |
G-CM2 |
lead |
Kg |
mm |
|
|
SS0902A04A |
1.8 |
4.2 |
0.4 |
7 |
1.9 |
18 |
2 |
4 |
0.06 |
27.5 |
|
SS0903A05A |
1.8 |
4.4 |
0.4 |
6 |
0.95 |
30 |
3.6 |
4 |
0.08 |
38 |
說明：A：單出軸 B：雙出軸
■ 20mm兩相步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
SS0902A04A SS0903A05A |
MD-2322 MD-2422 |

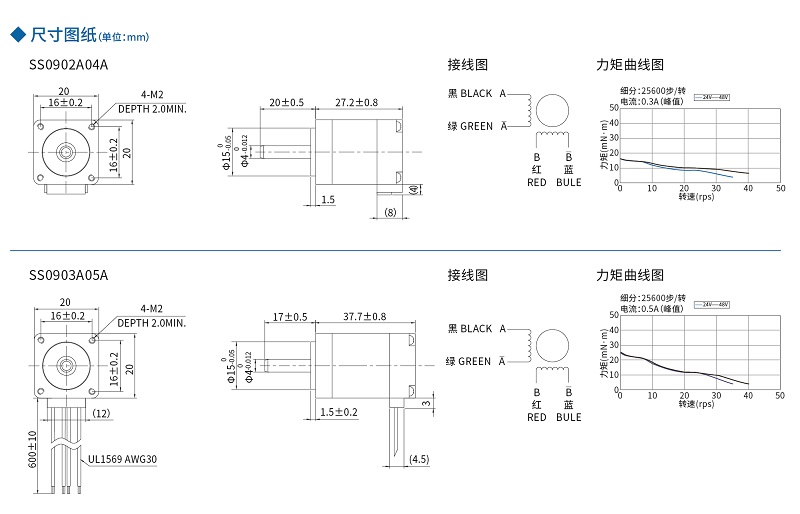

■ 20mm兩相步進電機尺寸圖紙與電機接線圖
